Строительство отмостки и фундамента под крыльцо, веранду и террасу

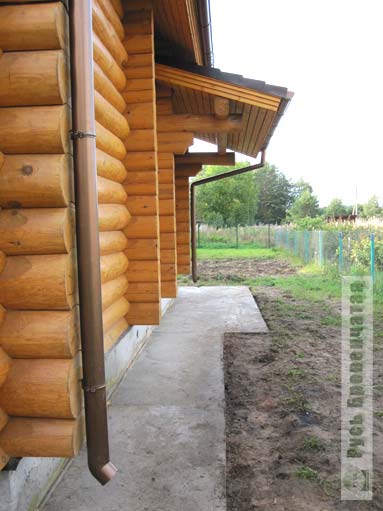

На фото справа показана отмостка, переходящая в расширяющийся фундамент под зимнее крыльцо, планируемое под навесом.

Вариантов сооружения отмостки множество. Подробнее об этом Вы можете прочитать в статье "Чтобы отмостка не отомстила ".

Поскольку подвал дома является нежилым, необходимость в утеплении отмостки отпала.

Каркас крыльца и веранды будет изготовлен из сварных металлических конструкций, поэтому в планируемых местах их крепления к фундаменту установлены так называемые "закладные" - небольшие металлические плиты к которым можно будет приварить опорные столбы.

Вообще весь фундамент и отмостка представляют собою железобетонную конструкцию. В качестве арматуры применялись сетка и металлические прутья, соединенные между собою.

Ширина отмостки - 1м, ширина фундамента под террасу и веранду 3 м.





Если рассматривать весь процесс работы и получившийся пирог, то последовательность действий была следующая:

• отрыта траншея глубиной 20-30 см (чтобы толщина отмостки составила 30 см);
• засыпана крупная щебенка на глубину 20 см (засыпать под щебенку песок не пришлось, т.к. грунт и так песчаный);
• поверх щебенки насыпан песок (для расклинивания);
• получившаяся конструкция пролита водой и утрамбована виброплитой;
• поверх песка положена плотная пленка - для дополнительной гидроизоляции и противодействию утекания цементного раствора в песок в момент бетонирования;
• создан технологический зазор в 2 см от нижней поверхности будущей бетонной плиты. Для этого из пластиковой канализационной трубы были нарезаны кольца толщиной 2 см. Эти кольца уложили на пленку.
• поверх колец укладывается армирующая дорожная сетка, она представляет собою сварную сетку с толщиной прутьев 6 мм и ячейками 100 на 100 мм. Обычно эта сетка продается блоками шириной 1 м и длиной 3 м;

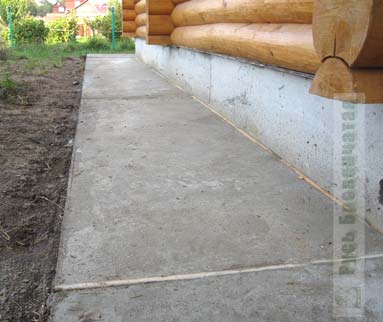

• каждые 5-6 м укладываются строганные рейки, образующие компенсационный зазор между соседними бетонными плитами (см. фото ниже слева). Аналогичные рейки укладываются между фундаментом дома и будущим отмостком. Рейки предварительно покрываются моторным маслом. Образующиеся зазоры необходимы для предупреждения появления трещин в бетоне, поскольку при больших площадях бетонных плит рекомендуется выделять зоны площадью 10-15 кв.м, тогда они и в будущем останутся без трещин;
• с наружной стороны будущей отмостки устанавливаются доски опалубки, также пропитанные маслом. Внимание! И компенсационные рейки и опалубка сразу подгоняются под нужную высоту (с учетом уклона от стены дома в 1,5 см на погонный метр) - они будут служить направляющими для правила при заливке бетона;
• каждый полученный блок бетонируется цементно-песчанным раствором (1 доля цемента, 3 песка, вода) и выравнивается правилом для придания уклона;
• в местах вывода водосточных труб формируются желоба (см. нижнее правое фото), отводящие воду за границу фундамента. В дальнейшем вода будет выводиться в скрытый дренаж или оформленный водосток.

В целом, толщина бетонной плиты составляет от 10 см (у стен дома) до 7-8,5 см (по краям) с учетом уклона и различной ширины отмостки (фундамента).





Для мест с повышенной нагрузкой (фундамент под крыльцо, веранду и террасу) дополнительно по периметру укладывается 2 ряда арматуры толщиною 10 мм.

В необходимых местах устанавливаются упомянутые выше "закладные". К пластинам "закладных" приварены куски арматуры, надежно зафиксированные в бетоне.



После высыхания бетонной плиты снимается наружная опалубка и подсыпается грунт (на фото еще не сделано).

Следует несколько слов сказать о планировании крыльца. Нужно сразу продумать сколько входов будет на крыльцо (1, 2 или 3), каковы размеры крыльца (желательно накрыть его козырьком) и др. Заказчик решил сделать крыльцо проходным, т.е. проходя вдоль дома можно будет подняться на крыльцо и спуститься с другой стороны. Это удобно - сокращается длина маршрутов и ступеньки оказываются укрытыми карнизным свесом и козырьком.

Лучше заранее продумать тип ограждения крыльца. Конечно красиво смотрится крыльцо с кованными перилами, но, как говорят опытные жители загородных домов, весь снег будет лежать на вашем крыльце и, соответственно, попадать в прихожую или тамбур.

Короче говоря, вопросов много, но ... это уже другая история.
